Desempenho do produto
1. Este sistema utiliza um microprocessador e um algoritmo de controle especial para realizar o controle inteligente. É um pequeno sistema de alimentação CC especialmente projetado para usuários em áreas remotas e com escassez de energia, para trabalho de campo, iluminação residencial e acampamentos turísticos.
2. O circuito deste sistema utiliza um microcontrolador ADC de 10 bits de alto desempenho e alta precisão como controle principal, com proteção contra sobrecarga, descarga excessiva, sobrecarga e curto-circuito eletrônico exclusivo da bateria, além de funções de proteção antirreversa de carga, modo de espera de ultrabaixo consumo de energia, com saída USB, função de proteção contra sobrecarga de saída de iluminação e funções independentes de carga e descarga.
3. Este sistema é um sistema de saída CC puro, com uma interface de saída USB 5V2A, uma interface de saída CC 5V/2A, uma interface de saída CC 9V/2A, uma interface de saída CC 12V/2A, uma interface de saída CC 15V/1A, uma interface de saída CC 24V/1A.
4. Este produto utiliza uma bateria de lítio de marca renomada, altamente confiável e segura.
Características
1. Utilizando um microcomputador de chip único como controle principal, ele realiza o controle inteligente de carga e descarga da bateria, funções de proteção contra sobrecarga e descarga excessiva e funções de proteção contra curto-circuito. Quando a carga estiver sobrecarregada, o sistema desligará automaticamente e retornará ao normal após alguns segundos. Vida útil prolongada da bateria, função de controle de recuperação de tensão em caso de descarga excessiva da bateria.
2. Função de espera de ultrabaixo consumo de energia: Quando o interruptor liga/desliga está na posição desligada, o produto entra em um estado de baixo consumo de energia.
3. Saída USB: ao carregar celulares, MP3/MP4, câmeras digitais e outros produtos digitais, a corrente de saída é de 5 V/2 A.
4. Funções independentes de carga e descarga: a carga e a descarga não interferem entre si, permitindo que a descarga seja realizada simultaneamente durante o carregamento. Observação: Quando várias tensões são descarregadas ao mesmo tempo, a potência total de descarga não deve exceder 30 W.
5. Função de indicação de carga e descarga: monitore o status de carga e descarga do sistema a qualquer momento. Durante o carregamento, a luz indicadora de carga pisca em vermelho e a luz indicadora de trabalho fica sempre verde; quando totalmente carregada, as duas luzes ficam sempre verdes; quando descarregada, a luz indicadora de trabalho fica verde. Quando houver baixa tensão, o indicador de carga acenderá em vermelho.
6. O produto possui funções de proteção contra sobrecarga, descarga excessiva, sobrecarga e curto-circuito (a proteção contra curto-circuito precisa ser ativada durante o carregamento), e a luz indicadora vermelha permanece sempre acesa em caso de subtensão.
Método de operação

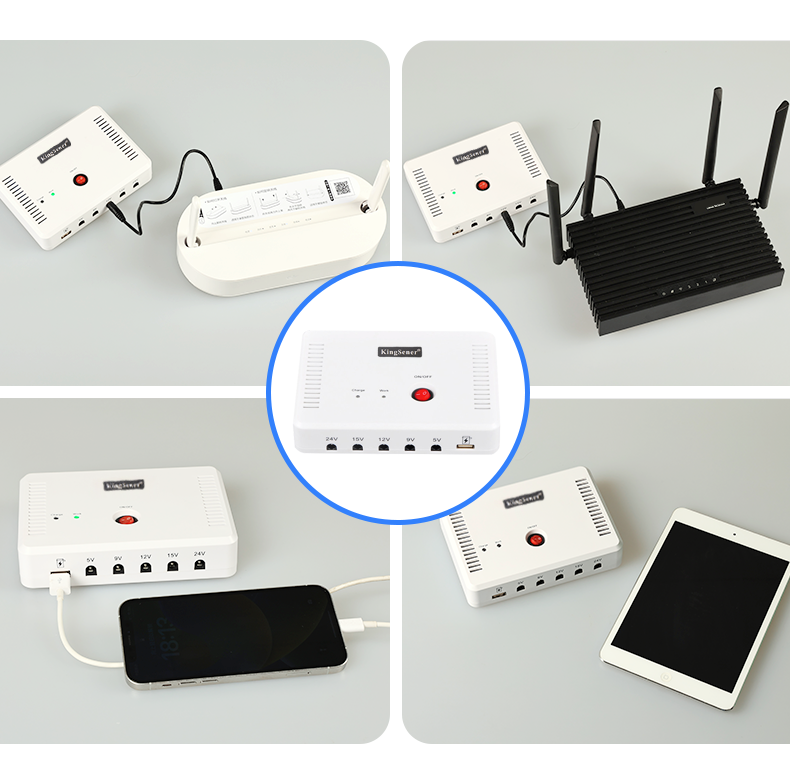

1、 Diagrama de funcionamento
① Interruptor principal ② Indicação de status de funcionamento ③ Indicação de carregamento
④ Saída USB 5V ⑤ Saída DC5V ⑥ Saída DC9V ⑦ Saída DC12V
⑧ Saída DC15V ⑨ Saída DC24V ⑩ Carregamento solar de 18V/carregamento DC13V
2. Instruções de operação de carregamento: Insira o painel solar (potência: 10W~30W; tensão nominal: 15V; tensão de circuito aberto: 18V) ou um carregador de corrente e tensão constantes (saída: 13V/1A~2A) na porta de entrada de carregamento. O indicador de carregamento piscará em vermelho e a luz verde permanecerá acesa após a carga completa, indicando que o status de carregamento está normal.
3. Operação de carregamento de celulares e produtos digitais: Conecte o cabo USB de carregamento do celular ou produto digital à interface USB na caixa do sistema. Quando o telefone ou produto digital entra em estado de carregamento, a tensão de saída da interface USB é de 5 V CC e a corrente de saída é de 5 V 2 A.
[oneproduct-h prhandle="sk616-mini-no-break-portátil-com-5 V-9 V-12 V-15 V-24 V-interface-CC-porta-USB-máx.-24 W-2 A-corrente-saída-13200 mAh-bateria-de-lítio" ]
Especificações
| Dimensões: | 159*112*32mm | ||
| Painel solar: | ≤18V/10-30W | ||
| Tensão de saída: | Saída CC com 5 tensões diferentes | ||
| Embutido Bateria: | 2200mAh*6 | ||
| Tempo de descarga: | O tempo de descarga específico precisa ser determinado de acordo com a potência da carga |
||
| Corrente de carga nominal: | 2A | Corrente de descarga nominal: | 2A |
| Tensão do sistema: | 11,1V | perda por desligamento: | <200uA |
| Proteção contra sobretensão: | 12,6V | Carregamento Tensão: | 13V |
| Subtensão: | 10V | Sobredescarga: | 9V |
| Modo de controle de carga: | Carregador externo de corrente constante tensão constante ou painel solar |
||
| Temperatura de trabalho: | 0℃~45℃ | ||
| Circuito de proteção: | sobrecarga, Proteção contra descarga excessiva, sobrecarga e curto-circuito (Dupla proteção da placa de controle principal e da placa da bateria) ... Não o utilize perto de fontes de fogo ou em condições de alta temperatura.
6. Economize energia em dias ou estações chuvosas e desligue o interruptor quando não estiver em uso. 7. Carregue a bateria até mais de 60% quando não for utilizá-la por um longo período, desligue o interruptor e realize uma operação de carregamento a cada 6 meses. WHATSAPP: (+86)1986775 1872
|
